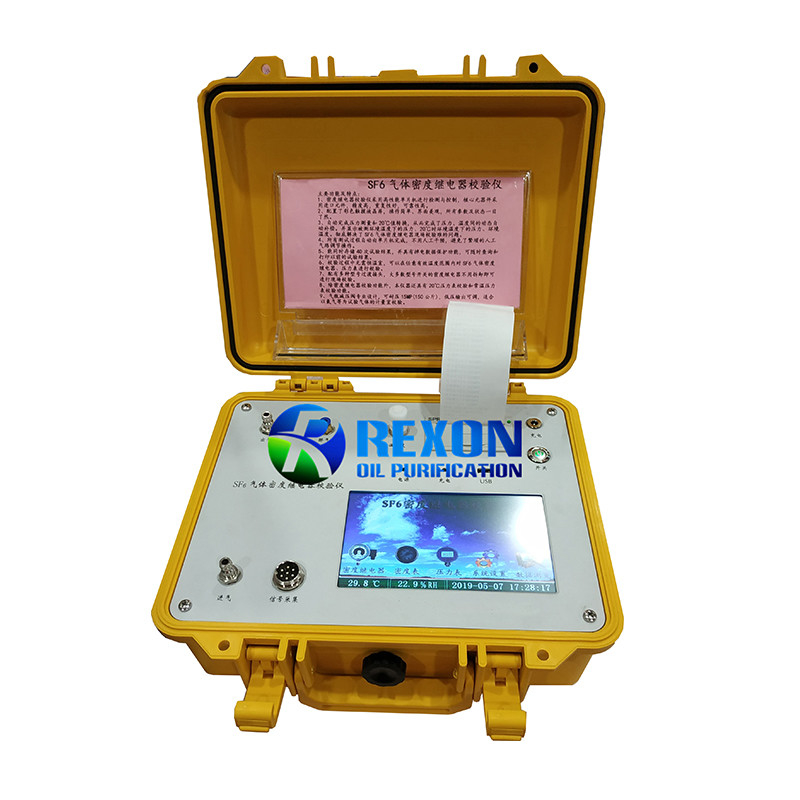

SF6 Δοκιμαστής βαθμονόμησης σφαιρικής πυκνότητας

Περιγραφή

Το ρελέα πυκνότητας αερίου SF6 είναι σημαντικό συστατικό που χρησιμοποιείται για την παρακολούθηση της αλλαγής της πυκνότητας αερίου SF6 στο σώμα διακόπτη SF6 κατά τη διάρκεια της λειτουργίας.Λόγω της σπάνιας δράσης του ρελέα πυκνότητας αερίου SF6 σε εργασία πεδίου, έχει συχνά άκαμπτη δράση, κακή επαφή και άλλα φαινόμενα μετά από ένα χρονικό διάστημα, και ορισμένα δείχνουν επίσης ότι η απόδοση αντιστάθμισης θερμοκρασίας του ρελέ πυκνότητας χειροτερεύει,η ξαφνική αλλαγή της θερμοκρασίας του περιβάλλοντος συχνά οδηγεί σε λανθασμένη λειτουργία του ρελέ πυκνότητας SF6Ως εκ τούτου, ο κώδικας προληπτικών δοκιμών DL / T596-1996 για εξοπλισμό ηλεκτρικής ενέργειας ορίζει ότι κάθε χρήστης διακόπτη SF6 πρέπει να βαθμολογεί τακτικά το ρελέ πυκνότητας αερίου SF6.Ο βαθμομετρητής ρελέας πυκνότητας RNSFJ SF6 αναπτύσσεται σύμφωνα με το DL / t259-2012: Προδιαγραφή βαθμονόμησης για ρελέ πυκνότητας SF6 που εκδίδεται από την Εθνική Υπηρεσία Ενέργειας.

Αυτός ο δοκιμαστής χρησιμοποιεί μια 7,0 ιντσών έγχρωμη οθόνη LCD αφής για αλληλεπίδραση ανθρώπου-υπολογιστή, καθιστώντας τον πιο βολικό στη λειτουργία.Η ενσωματωμένη μπαταρία λιθίου επαναφορτιζόμενης μεγάλης χωρητικότητας παρέχει μεγάλο χρόνο αναμονής. Εξοπλισμένο με μια τυποποιημένη διεπαφή USB, τα ιστορικά δεδομένα μπορούν να εξάγονται σε μια μονάδα flash USB μέσω της διεπαφής.
Εκτός από την βαθμονόμηση των ρελέ πυκνότητας SF6, το όργανο αυτό έχει επίσης τη λειτουργία βαθμονόμησης των μετρητών πίεσης και των μετρητών πυκνότητας.Το όργανο μπορεί να ανιχνεύσει αυτόματα μη φυσιολογικές συνθήκες κατά τη διάρκεια της διαδικασίας μέτρησηςΕάν εμφανιστούν διαρροές σωλήνων, διαρροές αέρα ή ανεπαρκής πίεση αέρα εισόδου και εξόδου, το όργανο θα σταματήσει αυτόματα να λειτουργεί και θα εμφανιστεί προειδοποίηση.
Σε ένα κλειστό δοχείο, η πίεση του αερίου SF6 σε μια ορισμένη θερμοκρασία μπορεί να αντιπροσωπεύει την πυκνότητα του αερίου SF6.Κατά τη διάρκεια της βαθμονόμησης επί τόπου, η μετρούμενη τιμή πίεσης πρέπει να μετατραπεί στην αντίστοιχη τιμή πίεσης σε 20 °C σε διαφορετικές θερμοκρασίες περιβάλλοντος για να εκτιμηθεί η απόδοση του ρελέ πυκνότητας SF6.

Τεχνικές παραμέτρους

Πεδίο βαθμονόμησης: 0 ~ 1MPa (απόλυτη πίεση)

Ακρίβεια οργάνου: βαθμός 0.15

Ανάλυση οθόνης πίεσης: 0,0001mpa

Πίεση εισόδου: 0,9 ~ 1MPa (σχετική πίεση)

Περιβάλλον εργασίας: θερμοκρασία - 10 ~ 50 °C

Σχετική υγρασία: 5 ~ 90% RH

Ανάλυση οθόνης: 800 × 480 (pixel) έγχρωμη οθόνη αφής

Δυνατότητα αποθήκευσης: 50 ομάδες

Μετρούμενη τάση επαφής: DC24V

Συνολική διάσταση του οικοδεσπότη: 325 mm × 275 mm × 140 mm

Συνολική διάσταση του κουτιού εξαρτημάτων: 360 mm × 250 mm × 110 mm
