| Τόπος καταγωγής | Κίνα |
| Μάρκα | REXON |
| Πιστοποίηση | CE, ISO, SGS, CCC |
| Αριθμό μοντέλου | GD-2290Y/300 |
Εφαρμογή

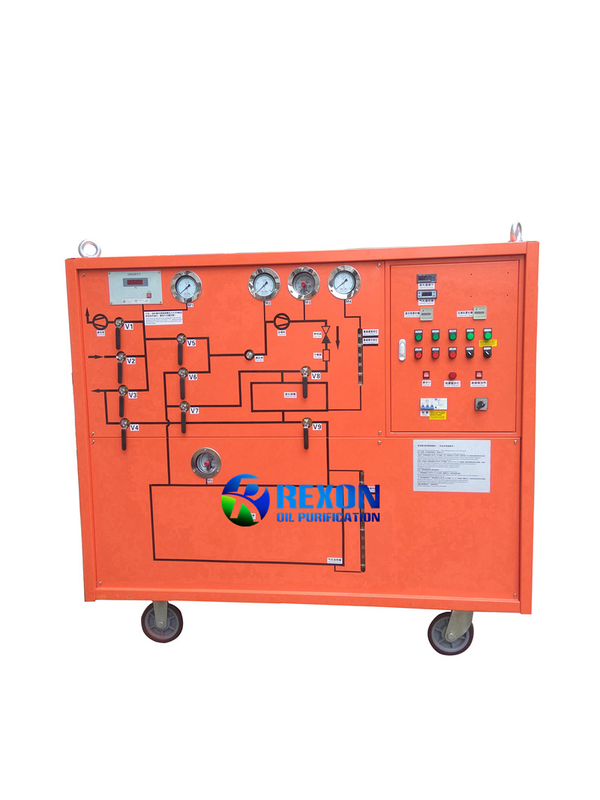

Η συσκευή ανάκτησης και επαναφόρτισης αερίου SF6 είναι βασικός εξοπλισμός για την ανάκτηση και επεξεργασία αερίου SF6 κατά την κατασκευή, εγκατάσταση και συντήρηση ηλεκτρικών συσκευών SF6.Αυτή η συσκευή ανάκτησης και επαναφόρτισης αερίου SF6 αναπτύχθηκε από την εταιρεία μας σύμφωνα με το πρότυπο JB / DQ2588-90 του Υπουργείου Ηλεκτρομηχανικής Βιομηχανίας και DL / T 662-2009
Χαρακτηριστικά
1Με την υιοθέτηση της διεθνούς προηγμένης θεωρίας υγροποιημένης ψύξης στον σχεδιασμό, μειώνεται η πίεση εργασίας στο σύστημα, ενώ αυξάνεται η πραγματική αποτελεσματικότητα της ανάκτησης. 2.Με προμήθεια αυτοεπαναγόμενου φίλτρου ξηρού τύπου, η περιεκτικότητα σε νερό μετά την πρωτογενή ανάκτηση είναι μικρότερη από 40 ppm.
3Είναι ικανό να γεμίζει το υγροποιημένο αέριο SF6 στον ατσάλινο κύλινδρο.
4Η λειτουργία είναι απλή και σαφής καθώς το διάγραμμα ροής σχεδιάζεται στην επιφάνεια.
5Το τρισδιάστατο ηλεκτρικό δίκτυο αυτοεπιβεβαιώνεται και ρυθμίζεται.
6Ολόκληρη η συσκευή πρέπει να είναι ψυγμένη με αέρα και κινητή, έτσι ώστε να μπορεί να λειτουργεί σε οποιοδήποτε σημείο έλλειψης νερού.
Τεχνικές παραμέτρους
| Τύπος |
Υγρό ψυγείο, Επνευματοψυγμένο, κινητός τύπος |
|||
| Θερμοκρασία περιβάλλοντος | -10°C-40°C | |||
| Επαναχρηματοδότηση | Αρχική πίεση (MPa) | 0.8 | ||
| Τελική πίεση (MPa) | ≤0.053 | |||
| Χρόνος που απαιτείται για 1m3(h/m)3) | ≤0.4 | |||
| Αναπλήρωση | Αρχική πίεση ((Pa) | ≤133 | ||
| Τελική πίεση (MPa) | 0.7 | |||
| Χρόνος που απαιτείται για 1m3(h/m)3) | ≤0.2 | |||
| Χρόνοι εκκένωσης από 0,1MPa113Pa ((h/m)3) | ≤0.25 | |||
| Περιορισμένος βαθμός κενού ((Pa) | ≤ 10 | |||
| Διατήρηση κενού (Pa/24 ώρες) | ≤ 400 | |||
| Ετήσιος ρυθμός διαρροής | ≤ 0,5% | |||
|
Αγνότητα των Ανακτηθέντων Αέριο SF6 |
Περιεκτικότητα σε νερό ((PPM/V) | ≤ 40 | ||
| Αεριο ((PPM/W) | ≤ 10 | |||
|
Αποθήκευση Τάγμα |
Τρόπος αποθήκευσης | Λειτουργική κατάσταση | ||
| Πίεση (MPa) | 3.9 | |||
| Όγκος (L) | 300 | |||
| Αποθηκευμένη υγρή ποσότητα (σε kg) | 300 | |||
| Τρόπος υγροποίησης | Ψυκτικό υγροποίηση | |||
| Τρόπος εξατμίωσης | Ηλεκτρική θέρμανση | |||
| Τύπος φίλτρου ξηρού τύπου | Θέρμανση με κενό | |||
| Ηλεκτρική τροφοδοσία | 380V, 50Hz | |||
| Συνολική κατανάλωση ισχύος (kW) | ≤ 12 | |||
| Επίπεδο ήχου dB (A) | ≤ 75 | |||
| Εξωτερική διάσταση (mm) | 1970×1100×1630 | |||
| Βάρος της συσκευής ((kg) | ≤ 1000 | |||
